Raspberry Pi Compute Modul 4

Raspberry Pi Compute Modul 4

Das Compute Module 4 basiert auf dem gleichen 64-Bit-Quad-Core-Prozessor BCM2711 wie der Raspberry Pi 4 und bietet im Vergleich zu seinen Vorgängern eine deutliche Leistungssteigerung: schnellere CPU, bessere Multimedia-Funktionen, mehr Schnittstellen und zum ersten Mal eine Auswahl an RAM und WiFi Verbindungen. Mit vier RAM-Optionen, vier Flash-Optionen und optionalem WiFi stehen nun 32 Varianten zur Auswahl.

• 1,5 GHz Vierkern-64-Bit-ARM-Cortex-A72-CPU mit vier Kernen
• VideoCore VI-Grafiken, die OpenGL ES 3.x unterstützen
• 4Kp60-Hardware-Dekodierung von H.265 (HEVC)-Video
• 1080p60-Hardware-Dekodierung und 1080p30-Hardware-Kodierung von H.264 (AVC)-Video
• Duale HDMI-Schnittstellen, bei Auflösungen bis zu 4K
• Single-Lane PCI Express 2.0-Schnittstelle
• Duale MIPI-DSI-Anzeige und zwei MIPI-CSI-2-Kameraschnittstellen
• 1 GB, 2 GB, 4 GB oder 8 GB LPDDR4-3200 SDRAM
• Wahlweise 8 GB, 16 GB oder 32 GB eMMC Flash-Speicher
• Optional 2,4 GHz und 5 GHz IEEE 802.11b/g/n/ac drahtloses LAN und Bluetooth 5.0
• Gigabit Ethernet PHY mit IEEE 1588-Unterstützung
• 28 GPIO-Pins, mit bis zu 6 × UART, 6 × I2C und 5 × SPI

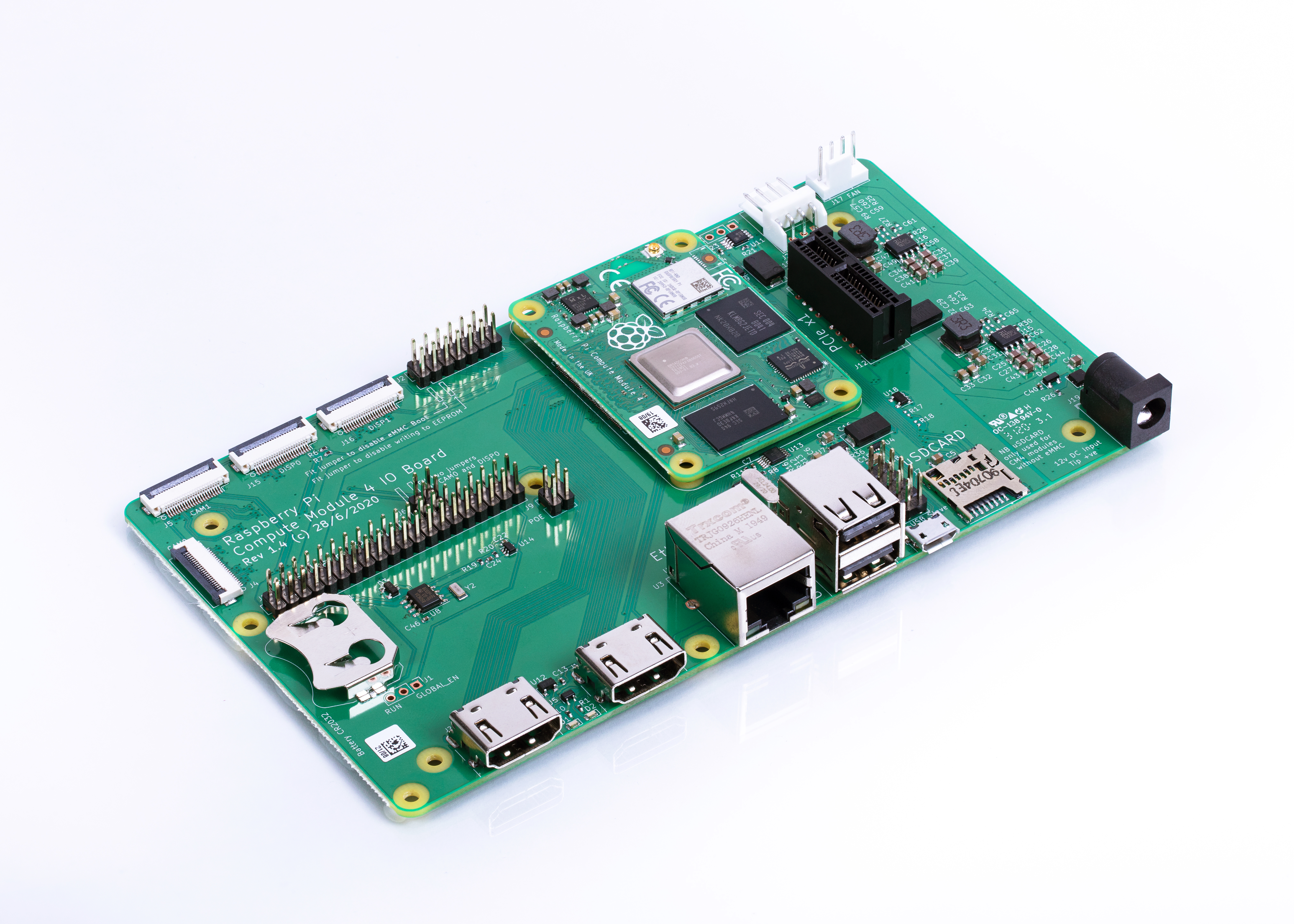

Compute Module 4 IO-Board

Wie schon bei den IO-Boards früherer Compute Module werden damit alle möglichen Schnittstellen vom Compute Module aufgebrochen, so dass dem Entwickler eine fertige Plattform und ein Ausgangspunkt für das eigene Designs zur Verfügung steht. Das IO-Board verfügt über folgende Features:

• Zwei HDMI-Anschlüsse in voller Grösse
• Gigabit-Ethernet-Buchse
• Zwei USB 2.0-Anschlüsse
• MicroSD-Anschluss (nur bei der Lite Version)
• PCI-Express Gen. 2 x1-Sockel
• HAT footprint mit 40-poligem GPIO-Stecker und PoE header
• 12V-Eingang (unterstützt bis zu 26V, wenn PCIe nicht verwendet wird)
• Kamera- und Display-FPC-Anschlüsse
• Echtzeituhr mit Batterie-Backup

CAD für das IO-Board ist im KiCad-Format verfügbar. Somit können Sie dieses funktionsreiche Open-Source-PCB-Layoutpaket verwenden, um Ihre eigene Compute-Module-Trägerplatine zu entwerfen.
