Überblick Kamera Module Kabel Anschlüsse
Raspberry Pi Kameraschnittstellen
Es gibt zwei unterschiedliche Kameraanschlüsse: den 15-pin und den 22-pin. Den 15-pin Anschluss finden Sie auf den Standard Raspberry Pi Modellen, während der 22-pin Anschluss für die Raspberry Pi Zero Reihe, Compute Module IO Boards und auf dem Raspberry Pi 5.
Pi Zero | Pi 3 | Pi 4 A/B | Pi 5 | CM4 IO Board | |
15-Pin | X | X | |||
22-Pin | X | X | X |
Der 15-Pin Anschluss haben alle Standard Kameramodelle von Raspberry Pi. Folglich braucht beispielsweise der neue Raspberry Pi 5 ein Adapterkabel um die Kameramodule anzuschliessen.
15-Pin Anschluss
Der 15-Pin Anschluss wird am häufigsten verwendet. Der Raspberry Pi 3 und 4 ist mit dem Standard-CSI (Camera Serial Interface) Anschluss ausgestattet, der diesen 15-Pin Anschluss besitzt.
Es gibt unterschiedliche Typen des 15-Pin Anschlusses, welches Sie auf Ihrem Gerät finden können.

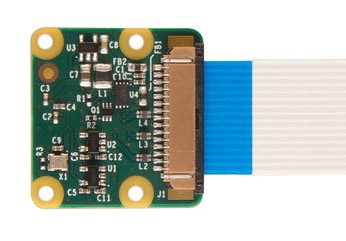

Anschluss auf der V1.3 , V2.1 oder V3 Pi Kameraplatine
Es handelt sich um einen rechtwinkligen FFC- oder FPC-Steckverbinder mit 1,0 mm Abstand der Pins und 15 Positionen.
Dazu gehören folgende Kamera Module:
- Original Raspberry Pi Kamera Module V2
- Original Raspberry Pi NoIR Camera Module V2 - Nachtsichtkamera
- Raspberry Pi Camera Module 3
- Raspberry Pi Camera Module 3 NoIR
- Raspberry Pi Camera Module 3 Wide
- Raspberry Pi Camera 3 Wide NoIR

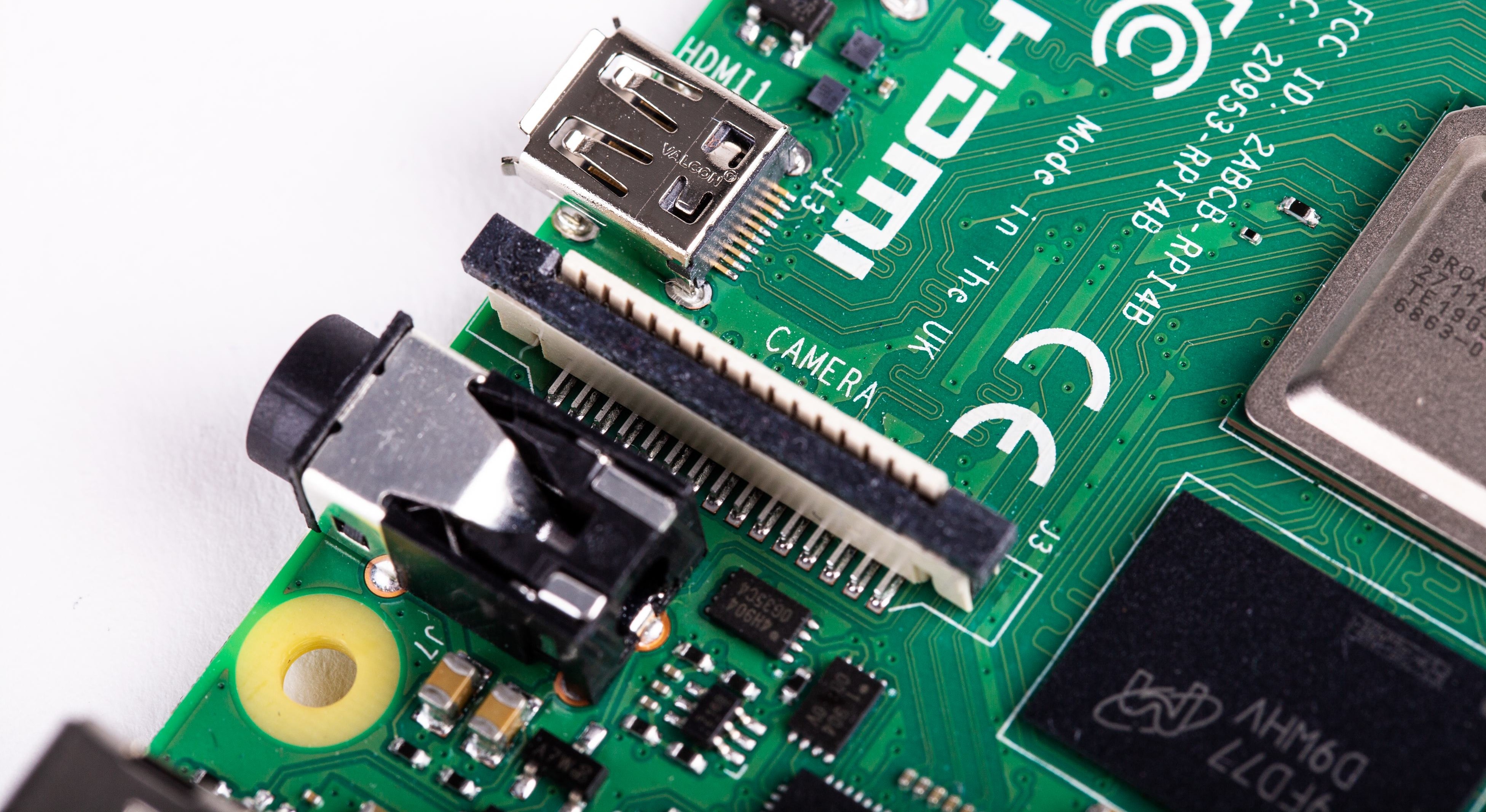

Anschluss auf den Raspberry Pi Model A und B/B+
Es handelt sich um einen FFC- oder FPC-Steckverbinder mit 1,0 mm Abstand der Pins und 15 Positionen für die vertikale Oberflächenmontage.
Dazu gehören folgende Raspberry Pi Modelle:

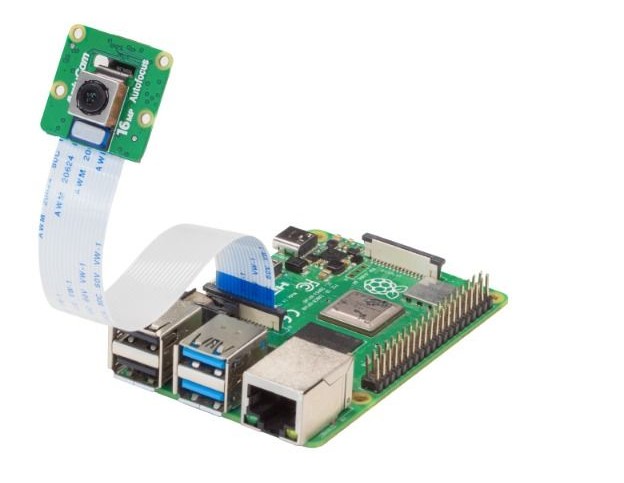

Arducam Raspberry Pi-Kameraprodukte
Neben den genannten 15-Pin-Anschlüssen verwendet Arducam auch eine Version mit einem oberen Kontakt. Sein FPC-Kontaktteil befindet sich auf der Oberseite, anders als auf der Seite der Kameraplatine.
Hierzu gehören:
- 64MP Pi Hawk-eye Autofocus Camera Module for Raspberry Pi
- Arducam IMX519 autofocus camera module for Raspberry Pi
22-Pin Anschluss

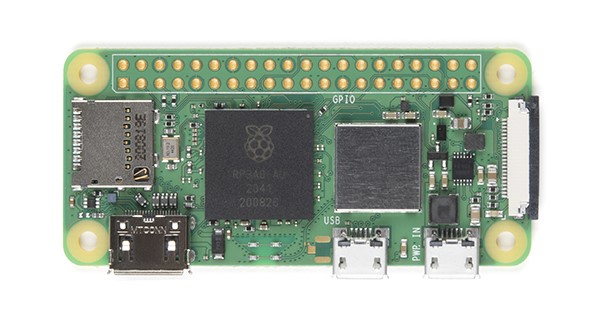

Anschluss an die Raspberry Pi Zero Reihe
Die Raspberry Pi Zero Reihe verfügt über einen Anschluss mit den 22 Pins im 0.5mm Raster.
Zur Pi Zero Reihe gehören:
Raspberry Pi Compute Module 4 IO Board
Diese Generation hat neu den 22-Pin mit 0.5 mm Raster Anschluss in Gegensatz zu der vorherigen Modellen (Generation 1/3/3+ IO Board), welche noch den 15 Pin mit 1.0mm Raster haben.
Wichtige Bemerkung: Je nach Hersteller kann sich der Pinout des CSI-Anschlusses unterscheiden. Bitte beachten Sie, dass es sich hier nur um Produkte von der Raspberry Pi Foundation handelt, und bei weiteren Anbietern die Produktbeschreibung beachtet werden muss.

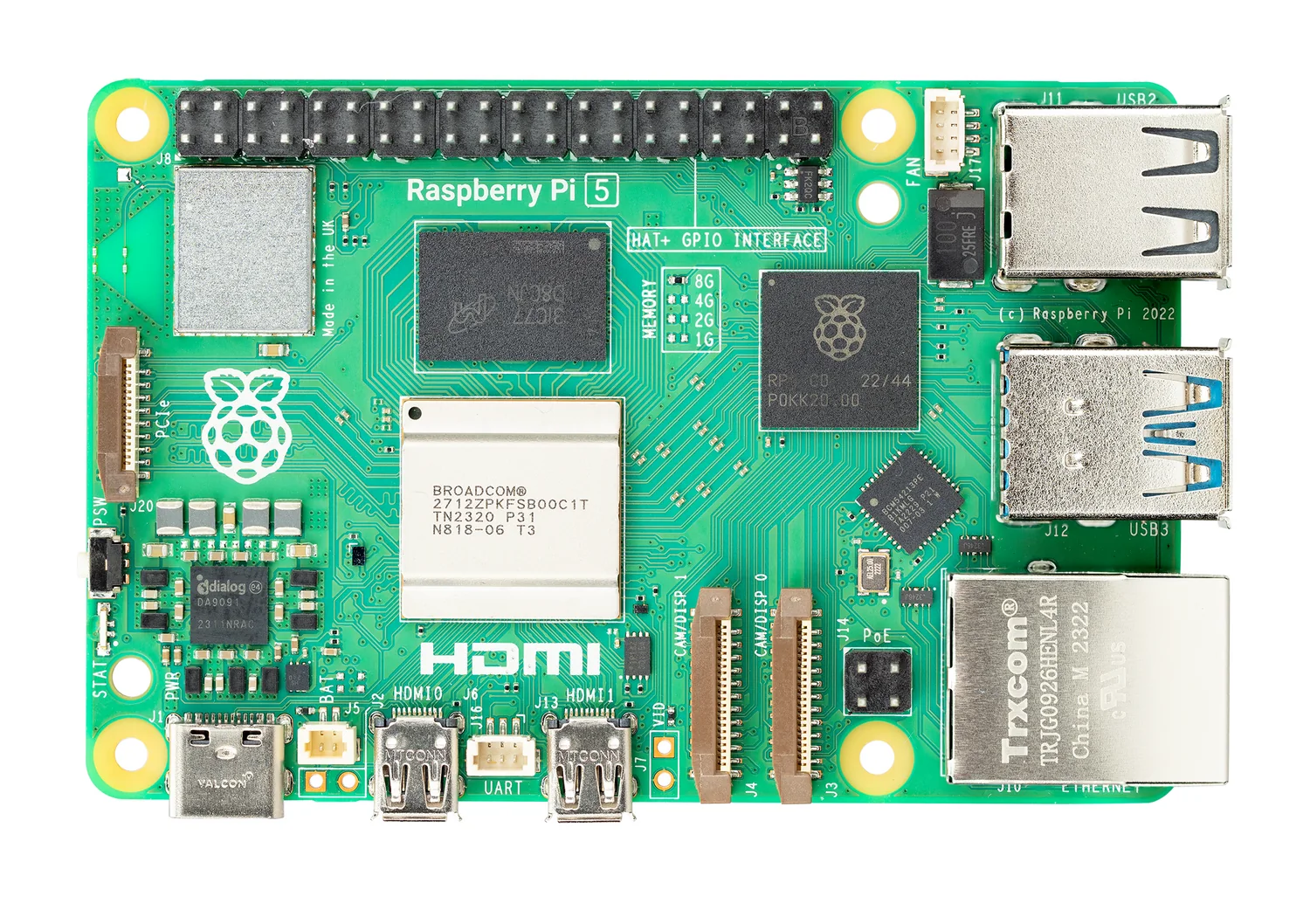

Raspberry Pi 5
Der CSI Anschluss des Raspberry Pi 5 hat im Gegensatz zu den vorherigen Modellen, 22 Leitungen im 0.5mm Raster. Das bisherige Zubehör passt nur über ein Adapterkabel (siehe 15-pin zu 22-pin Adapterkabel) auf den Raspberry Pi 5.
Übersicht Adaptermöglichkeiten
15-Pin zu 15-Pin Kamerakabel
Hier ein Auswahl an Kabel unterschiedlicher Länge für Modelle mit 15-Pin Anschlüsse:
- 15-pin FFC Flexible Flat Cable for Raspberry Pi - 30cm
- Flex Kabel für das Raspberry Pi Kamera Modul - 46cm
- Raspberry Pi Camera Cable FFC - 60cm
- Flex Kabel für das Raspberry Pi Kamera Modul - 61cm
- Flex Cable für Raspberry Pi Kamera - 1m
- Flex Cable Für Raspberry Pi Kamera - 2m
15-Pin zu 22-Pin Kamerakabel
Und hier eine Auswahl an Kabel unterschiedlicher Länge für Modelle mit 22-Pin Anschlüsse

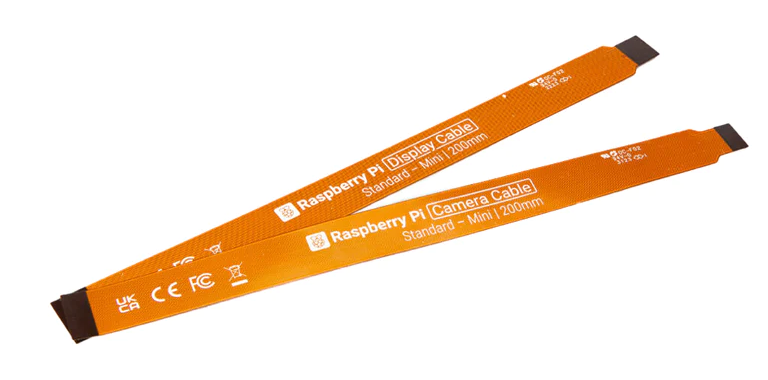

Folgende Kabel wurden für den Raspberry Pi 5 entworfen:
- Raspberry Pi Camera Cable Standard - Mini 20cm
- Raspberry Pi Camera Cable Standard - Mini 30cm
- Raspberry Pi Camera Cable Standard - Mini 50cm

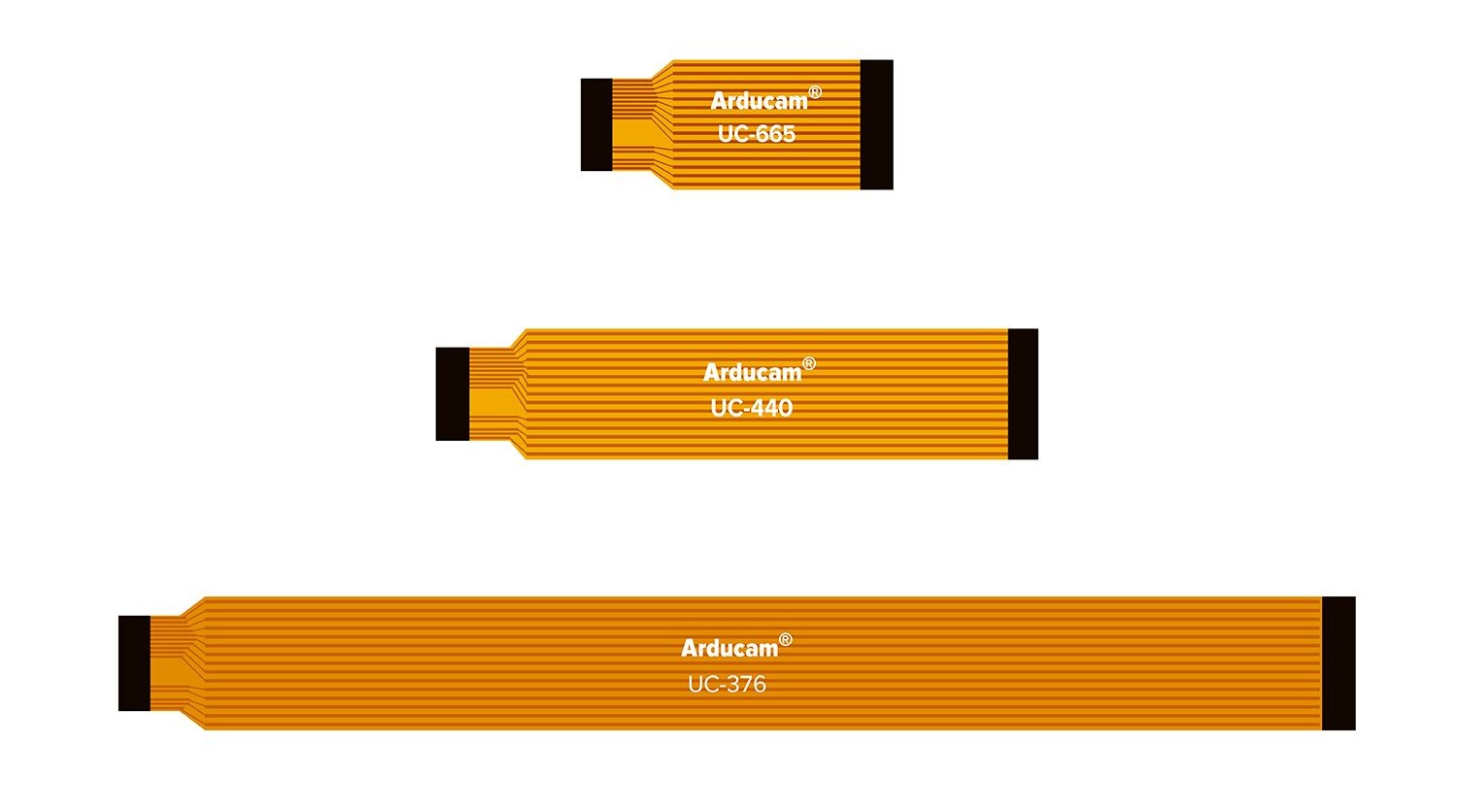

Ein passendes Kabelset unterschiedlicher Längen zum Raspberry Pi Zero:
Weitere Adaptermöglichkeiten:
Wenn sie zwei 15-Pin 1.0mm Kabel verbinden möchten kann Ihnen der folgende Adapter weiterhelfen:
Wenn Sie ein 15-Pin 1.0mm Kabel zu einem 22-Pin 0.5mm Kabel verbinden möchten ist dieser Adapter von grosser Hilfe:
